Lehimli plakalı ısı eşanjörü

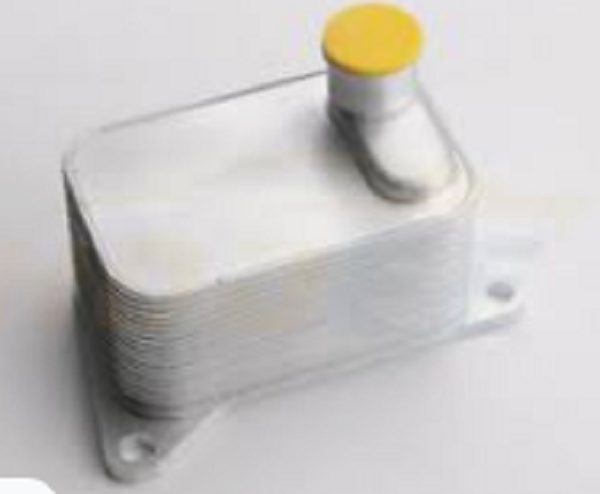

Alüminyum lehimli plakalı eşanjör

Lehimli plakalı ısı eşanjörü, istiflenmiş ve lehimlenmiş belirli bir oluklu şekle sahip bir dizi metal levhadan yapılmış yeni bir yüksek verimli ısı eşanjörü türüdür. Çeşitli plakalar arasında ince dikdörtgen kanallar oluşturulmakta ve plakalar vasıtasıyla ısı alışverişi sağlanmaktadır. Geleneksel gövde borulu ısı eşanjörleri ile karşılaştırıldığında, ısı transfer katsayısı aynı akış direnci ve pompa güç tüketimi altında çok daha yüksektir ve uygulanabilir aralık dahilinde gövde borulu ısı eşanjörlerinin yerini alma eğilimindedir.

Lehimli plakalı ısı eşanjörünün teknik parametresi:

Asgari çalışma sıcaklığı:
çalışma sıcaklığı:
Minimum çalışma basıncı: vakum
Minimum çalışma basıncı (soğutucu): 3.2MPa
Maksimum çalışma basıncı (su): 2.5MPa
tek kanal hacmi: 0.4L
su tarafı maksimum akış: 105m3/h
Devre Kombinasyon Formu: çift devre, tek devre

Lehimli plakalı eşanjör tipi:

Lehimli plakalı ısı eşanjörü, ısı transfer yüzeyinin bir plaka tarafından oluşturulduğu bölmeli bir ısı eşanjörüdür. Bu tip ısı eşanjörü, kompakt bir yapıya ve birim hacim başına geniş bir ısı transfer alanına sahiptir. Başlıca türleri şunlardır:
1. Spiral Plakalı Eşanjör Birbirine paralel iki metal plakadan belli bir mesafede tutularak yapılmıştır ve soğuk ve sıcak akışkanlar sırasıyla metal plakaların her iki yanındaki spiral kanallarda akar. Bu tür bir ısı eşanjörü, yüksek bir ısı transfer katsayısına (kabuk borulu bir ısı eşanjöründen yaklaşık 1 ila 4 kat daha yüksek), büyük bir ortalama sıcaklık farkına sahiptir (çünkü soğuk ve sıcak sıvı, tam karşı akım akışı için kullanılabilir) ), küçük akış direnci ve yoğunlaştırılması kolay değildir. Kir; ama bakımı zor. Çalışma basıncı 2MPa'yı geçmez.
2. Yassı plakalı ısı eşanjörü Belirli bir şekle sahip oluklu ince plakalar ve dönüşümlü olarak üst üste bindirilmiş contalardan oluşur ve bir çerçeveye kenetlenerek birleştirilir. Soğuk ve sıcak akışkanlar sırasıyla oluklu levhanın her iki yanındaki akış kanallarından akar ve levhalar arasında ısı alışverişi yapar. Oluklu levhalar genellikle 0,5-3 mm kalınlığında paslanmaz çelik, alüminyum, titanyum, molibden ve diğer ince levhalardan delinir. Plakalı ısı eşanjörünün avantajı, yüksek ısı transfer katsayısına sahip olması (kabuk borulu ısı eşanjöründen yaklaşık 2 ila 4 kat daha yüksek), sökülüp yıkanmasının kolay olması ve plaka sayısının artırılabilmesidir. veya ısı transfer alanını ayarlamak için azaltılır. Çalışma basıncı genellikle 2MPa'yı ve çalışma sıcaklığı 250°C'yi geçmez.
3. Plaka-kanatlı ısı eşanjörü: Soğuk ve sıcak akışkan girişi ve çıkışı olan bir başlık kutusu içine alınmış ısı değiştirici plaka demetlerinden oluşur. Plaka demeti, dönüşümlü olarak lamine edilmiş ve lehimleme ile sabitlenmiş düz plakalardan ve oluklu kanatçıklardan yapılmıştır. Soğuk ve sıcak sıvılar, ısıyı değiştirmek için plakanın her iki yanından akar ve kanatçıklar ısı transfer alanını artırır, sıvının türbülansını artırır ve ekipmanı geliştirir. Plaka kanatlı ısı eşanjörünün yapısı çok kompakttır (ısı değişim alanı 4400m2/m3'e ulaşır), ısı transfer etkisi iyidir ve çalışma basıncı 15MPa'ya ulaşabilir. Bununla birlikte, üretim süreci karmaşıktır, akış kanalı küçüktür ve iç sızıntının onarımı kolay değildir, bu nedenle hava ayırma için ısı eşanjörleri gibi temiz ve aşındırıcı olmayan sıvılarla sınırlıdır.

Lehimli plakalı ısı değişimi uygulaması:

A. Soğutma: Kondenser ve evaporatör olarak kullanılır.
B. HVAC: kazanlarla kullanılan ara ısı eşanjörleri, yüksek binalar için ara ısı eşanjörleri vb.
C. Kimya endüstrisi: soda külü endüstrisi, amonyak sentezi, alkol fermantasyonu, reçine sentezi soğutması vb.
D. Metalürji endüstrisi: alüminat ana sıvısının ısıtılması veya soğutulması, çelik üretim sürecinin soğutulması vb.
e. Mekanik endüstrisi: çeşitli söndürme sıvısı soğutması, redüktör yağlama yağı soğutması vb.
F. Elektrik enerjisi endüstrisi: yüksek gerilim trafosu yağı soğutması, jeneratör yatağı yağı soğutması vb.
G. Kağıt endüstrisi: ağartma işleminin ısı geri kazanımı, kağıt hamuru yıkama sıvısının ısıtılması vb.
H. Tekstil endüstrisi: soğutma viskoz ipek alkali çözeltisi, kaynar nitroselüloz soğutma vb.
Ben. Gıda endüstrisi: meyve suyu sterilizasyonu ve soğutması, hayvansal ve bitkisel yağların ısıtılması ve soğutulması vb.
J. Gres işlemi: Sabun bazını normal basınç altında kurutun, çeşitli işlem sıvılarını ısıtın veya soğutun.
k. Merkezi ısıtma: termik santrallerden çıkan atık ısı ile bölgesel ısıtma, banyo için ısıtma suyu.
l. Diğerleri: petrol, ilaç, gemiler, deniz suyunun tuzdan arındırılması, jeotermal kullanım.
